汽車工裝檢測及重要性

工裝作為生產線上保持零件位置和形狀的裝置，它的精準度直接影響到汽車的質量和性能。通過工裝檢測，我們可以確保工裝在工作時的合理性和精準性，減少裝配過程中的誤差，讓生產線更加流暢，從而提高汽車的裝配精度和質量穩定性。所以，汽車工裝的檢測是不容忽視的，根據檢測的結果，對工裝進行針對性的調整、修復，是汽車生產過程中不可缺少的環節。

傳統的工裝檢測手段

檢測汽車工裝較為傳統的兩種手段分別是使用臺式三坐標測量機以及便攜式關節臂測量機。

使用臺式三坐標測量機時，需要將待檢測的部件運輸至三坐標室，并妥善放置于檢測臺上，再調試三坐標測量機，對部件進行檢測;檢測后，還需將該部件從三坐標室運送回產線現場重新組裝拼接。這種臺式三坐標測量機檢測的方法，工序較復雜，并且耗費人力、運輸、時間等成本較多。

使用便攜式關節臂測量機時，雖可以將關節臂測量機布設于工裝周邊，但由于關節臂測量機的測量范圍有限，在進行較大尺度范圍的測量時，通常較為吃力，而蛙跳也會造成精度損失;且關節臂測量機的使用，對于操作者的操作手法有一定的要求，同樣的設備，不同的操作者測量的數值，都可能有一定的偏差，從而在統一性和精度保障方面有一定的劣勢。

圖1：API Radian系列激光跟蹤儀

Radian激光跟蹤儀汽車工裝檢測解決方案

API品牌的Radian系列激光跟蹤儀，可將測量設備布設于待測工件周邊進行測量，且精度達微米級別，量程可至百米以上，是大尺寸工件精密測量的代表性解決方案。其是由一個先進的、結構緊湊的跟蹤頭(主機)配合靶球、筆記本電腦、軟件組成。

測量時，激光跟蹤頭發出一束激光，經靶標將光束原路返回到跟蹤頭。跟蹤頭動態跟蹤靶標的位置，通過靶標和被測表面接觸從而確定接觸點的位置坐標。

主機內部打出的激光，經靶球?qū)⒐馐祷?，?jīng)旋轉鏡，到分光鏡處分成兩路光束，一束光進入兩軸橫向感應器，感知靶球的變化量(移動量)，從而將改變化量傳送給控制器和電腦，控制器會指導跟蹤頭做兩個角度運動(α和β)，這樣靶球在運動時，跟蹤頭和靶球隨時調整角度，保證跟蹤頭實時跟蹤靶球，并將靶球的位置X、Y、Z坐標記錄下來。

激光跟蹤儀坐標測量的解決方案，非常適合汽車工裝的檢測，并且可以支持實時坐標顯示，在線指導調裝作業。

應用現場紀實

本案例中，記錄了使用Radian激光跟蹤儀，對某型號汽車總拼工裝進行定位銷位置檢測以及實施調裝指導作業的應用。

圖2：本案例待測汽車總拼工裝

待測工裝的檢測需求

① 對待測總拼工裝定位銷的位置精度進行檢測，精度要求優于0.1mm;

② 比對數模數據，指導實時調裝。

圖3：工裝基準點R1

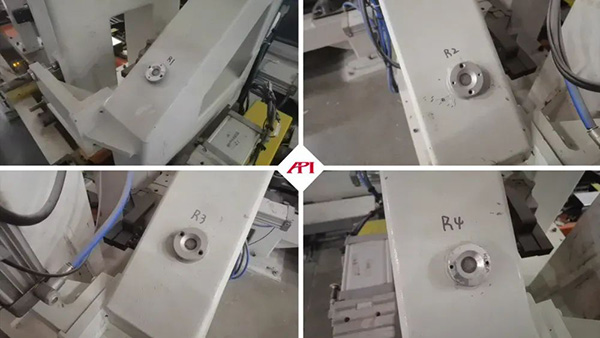

圖4：工裝基準點R1-R4

測量過程

將Radian激光跟蹤儀布設于待測工裝周邊合適的位置，連接筆記本電腦并開機，即可待命隨時準備測量。

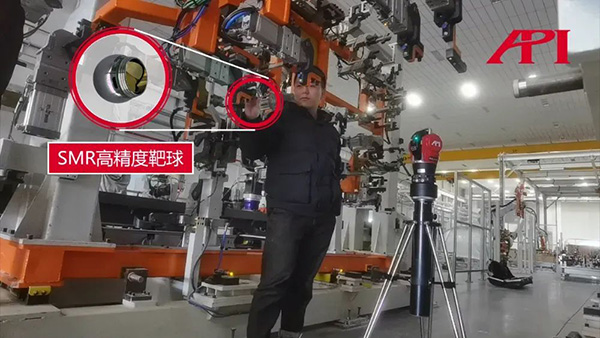

圖5：操作者使用SMR靶球配合跟蹤儀測量采數

測量時，操作者首先使用SMR高精度靶球，將工裝的四個基準點數據測得，使跟蹤儀與待測工裝處于統一的坐標系中;然后導入數模數據;隨后即可根據檢測需求，使用靶球觸碰待測位置，跟蹤儀即以1000點/秒的數據采集速率測量該位置三維坐標并傳輸至筆記本電腦中的測量軟件加以記錄;最后，根據采集到的各點，直接或構建線、面、體等幾何圖形，與數模數據比對，分析差值，達到檢測的目的。

并可使用測量軟件，根據需求自動生成測量報告。

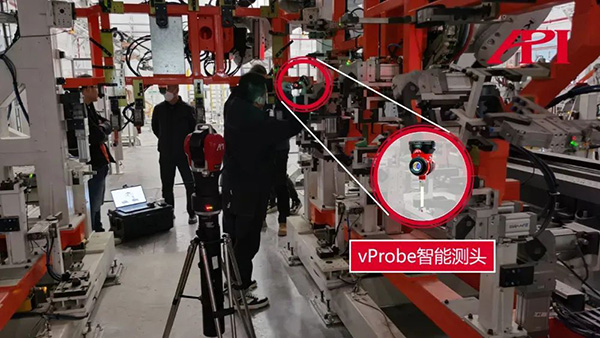

圖6：操作者使用vProbe隱藏點智能測頭配合跟蹤儀采集隱藏點數據

隱藏點的測量

針對深孔、隱藏位置等靶球無法直接觸碰的待測點位，則可以使用vProbe隱藏點智能測頭來測量該位置數據。

vProbe智能測頭采用無線數據傳輸及電池供電系統，并集成有雙探針位，且配備有從50mm至500mm長度不同型號的探針，高效輔助跟蹤儀采集深孔及隱藏點的數據。

實時調裝指導

基于Radian激光跟蹤儀的數據高速采集能力以及動態采數性能，在測量中，可實時精確顯示位置坐標數據，操作者可根據實時坐標數據及理論數據的偏差值，實時調整工裝，直至最佳狀態。

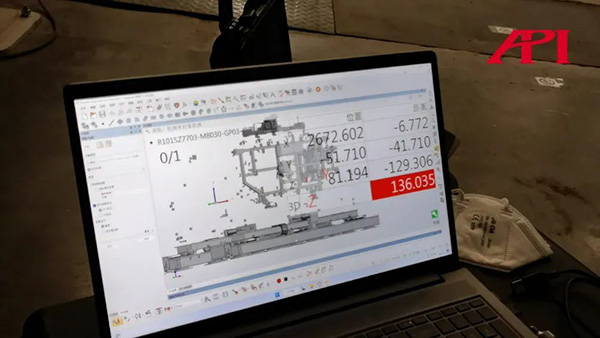

圖7：實時調裝，坐標引導功能開啟

結論

Radian激光跟蹤儀具備精度高(微米級別)、測量范圍廣(至160米)、功能豐富(可配備多種隱藏點、掃描、6DoF、主動跟蹤等拓展附件)、操作簡單、動態性能佳(1000Hz采數速率)等特點，可從根本上解決傳統汽車工裝檢測方法的不足，是汽車工裝檢測的卓越解決方案。

突破極致，更多選擇

除本案例中使用的Radian型號激光跟蹤儀外，API品牌還全新推出了iLT激光跟蹤儀，在Radian Plus/Core型號的可實現完全無線測量的基礎上，將激光跟蹤儀的整體尺寸進一步縮減了50%(較Radian系列)，整機重量僅為4.9Kg，將便攜屬性發揮到極致，充分滿足并適用于外出、野外、狹小空間、多機集成等應用環境。

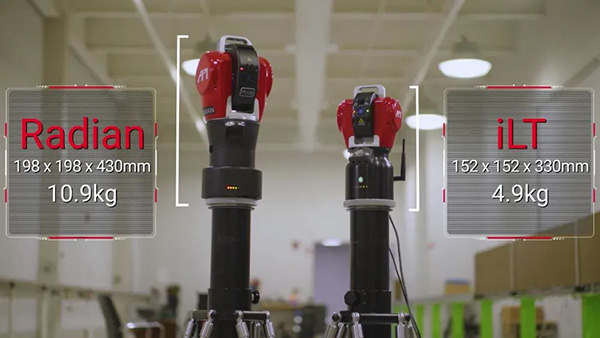

圖8：Radian Plus激光跟蹤儀(左)與iLT激光跟蹤儀(右)

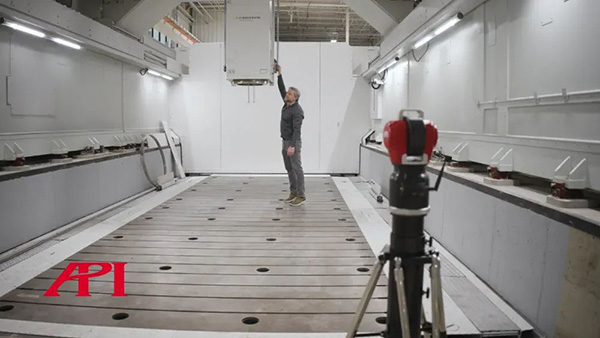

圖9：iLT激光跟蹤儀應用現場

引領未來，更多拓展

此外，API品牌的9D激光雷達(9D LADAR)產品，可在微米級別高測量精度的基礎上，實現無需合作靶標的非接觸測量，基于OFCI核心測量科技的加持，激光觸及位置的空間坐標數據可被實時反饋至測量軟件記錄，數據采集速率高達20KHz，瞬間實現點云數據的采集，精準、快速、高效。

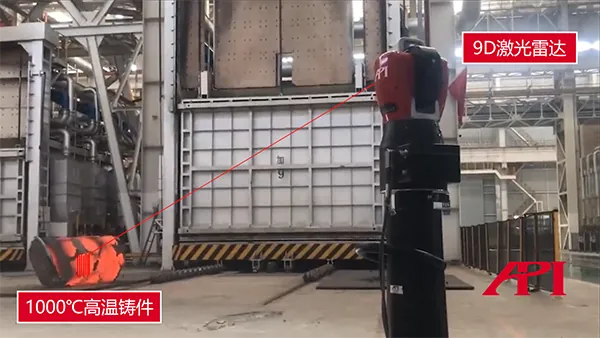

圖10：9D激光雷達高溫鑄件測量作業現場
